RGBカラーLEDコントローラーの使い方
;)
RGBカラーLEDシリーズと併用する事で、カンタンに手元のカラーチェンジスイッチでエーモンRGBカラーLED発光色(全14色+レインボーモード)の設定変更、点灯・消灯モードの切り替えができ、車内を彩るインテリア照明がさらに楽しめます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1854 | RGBカラーLEDコントローラー | 1 |
DIY手順を詳しく見て行こう！
RGBカラーLEDコントローラーの使い方
各種配線を接続することで制御するRGBカラーLEDコントローラー
コントローラーの配線は、
入力側配線に(赤・青)
出力側配線に(赤/白ライン・青/白ライン・緑/白ライン)
と入出力分類の為、分かりやすい配線色を使用しています。
※黒:共通アース
付属のカラーチェンジスイッチ
RGBカラーLEDの点灯色・じわ～っと点灯・消灯モードの切り替えさせるのに必要なカラーチェンジスイッチです。
カプラー付きでカンタンに接続できます。
接続例
RGBカラーLEDコントローラーを使用したフットライトの配線図はこちら
純正配線からの電源取り出し
純正配線のイルミ(スモールランプ)電源より電源取り出しするために、電源取り出し線を作ります。
接続コネクターを取り付け、もう片方に配線コネクターを接続します。
接続コネクターを取り付ける
コントローラーの全ての配線に接続コネクターを付ける。
コントローラーとLEDを接続する
LEDの配線に全ての配線に接続コネクターを付ける。
コントローラー側から出ている出力側配線4本(赤/白ライン・青/白ライン・緑/白ライン・黒)とRGBカラーLEDから出ている同じ色のコードを接続します。
赤線に常時電源を接続する
常時電源に接続します。
コントローラーを動かす電源と、LEDへ供給する電源を併用していますので、必ず常時電源を接続してください。
青線にプラス電源を接続する
イルミ(スモールランプ)電源に連動させるために、コントローラーの青い配線に接続します。
※ユニット青線にイルミ(スモールランプ)電源を接続していない場合は電装品(RGBカラーLED)は点灯しません。
黒線にボディーアースを接続する
クワ型端子をつけ延長した配線をユニットの黒線に接続します。
ボディーアースが確実にとれていないと、不点灯の原因になるので、
必ずボディーアースを接続してください。
カラーチェンジスイッチを接続する

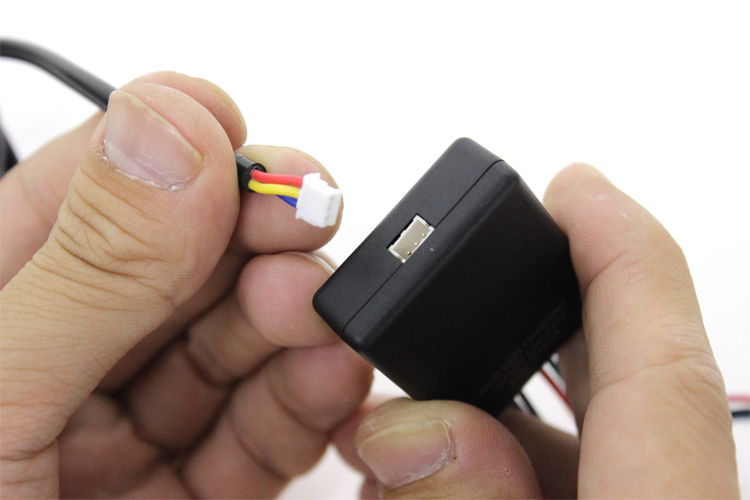

カラーチェンジスイッチとコントローラーには専用のカプラーがついていますのでカプラーに差し込み接続します。
完成
イルミ(スモールランプ)ON時に発光色を自在にコントロールできるフットライトの完成です。
カラーチェンジスイッチのスイッチを押すことで、LED発光色・じわ～っと点灯・消灯の切り替えができます。
