インテリアカスタマイズの定番 LEDルームランプ照明
;)
;)
インテリアの定番 LEDルームランプ照明。
『車内にLEDを取り付けるのは難しそう…』と感じている方にもおすすめのカスタマイズです。
ルームランプレンズや純正の電球は専用工具を使用して簡単に取り外すことができ、純正の電球からLEDへと交換することで車内の雰囲気が大きく変化します。
LEDは白・青の2種類。
車内のインテリアに合わせてお好みのカラーをお選び下さい。
※使用する3連フラットLED/フラットLEDは一部輸入車などの「玉切れ警告灯」の装備がある車種では誤作動の原因になる為ご使用いただけません。
※純正ルームランプがLED仕様の車両には取り付け・交換が行えません。
『車内にLEDを取り付けるのは難しそう…』と感じている方にもおすすめのカスタマイズです。
ルームランプレンズや純正の電球は専用工具を使用して簡単に取り外すことができ、純正の電球からLEDへと交換することで車内の雰囲気が大きく変化します。
LEDは白・青の2種類。
車内のインテリアに合わせてお好みのカラーをお選び下さい。
※使用する3連フラットLED/フラットLEDは一部輸入車などの「玉切れ警告灯」の装備がある車種では誤作動の原因になる為ご使用いただけません。
※純正ルームランプがLED仕様の車両には取り付け・交換が行えません。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 3513 | 電球→LED交換工具セット | 1 |
| 2 | 1832 | LED用ソケット電源(T10×31両口金ソケット用) | 1 |
| 3 | 1833 | LED用ソケット電源(T10ウエッジソケット用) | 1 |
| 4 | 1824 | フラットLED(青) | 1 |
| 5 | 1825 | フラットLED(白) | 1 |
| 6 | 1826 | 3連フラットLED(青) | 1 |
| 7 | 1827 | 3連フラットLED(白) | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP1 交換前準備
STEP1 交換前準備
ドアオープンやON-OFFによって点灯する純正ルームランプ。
車種によって形状は様々です。
※写真はCUBE(Z12)のフロント部分
純正電球の光り方
純正で使用されている電球は写真のように暖かい光を放ちます。
※写真はCUBE(Z12)のセンター部分
電球の形状を確認する①
まず、ルームランプに使用されている電球の形状を確認します。
ITEM No.3513 電球→LED交換工具セットを使用しレンズリムーバーをレンズのすき間に入れレンズカバーを外します。
電球の形状を確認する②
写真はT10ウェッジタイプの電球です。
電球の形状を確認する③
写真はT10×31 両口金タイプの電球です。
同じ車両でも場所によって使用している電球の形状が異なる場合があるので作業の前に確認して下さい。
フラットLEDを使用する
使用するLEDはフラットタイプのLEDです。
車内のインテリアに合わせて白・青の2種類からお選び下さい。
配線の接続①
細線専用電工ペンチを使用してフラットLEDの配線にLED用ソケット電源に付属している端子をかしめます。
配線の接続②
端子の接続ができれば、LED用ソケット電源に付属しているハウジングにセットします。
※接続する側のプラス線・マイナス線を間違えないように注意してください。

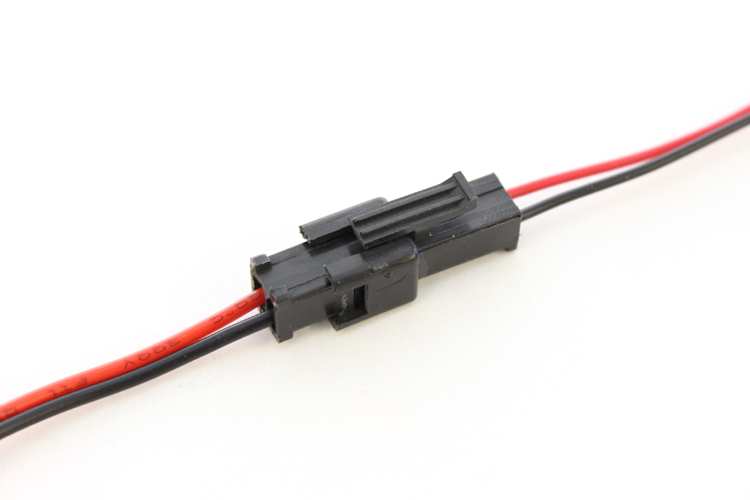

配線の接続③
ハウジングにセットしたフラットLEDとLED用ソケット電源を接続します。
配線準備完了
これで配線の準備は完了です。
