エンジンONに合わせて光るフットライト
;)
;)
;)
昼夜問わず走行時(エンジン始動時)にフットライトを点灯させたい方はこちらの方法。
LEDの電源はシガーソケットから取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
電源の取り出しは付属のアクセサリープラグを純正のシガーソケットに差し込むだけでOK。
シガーソケットからの電源取り出しは簡単な作業なので是非チャレンジしてください。
LEDの電源はシガーソケットから取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
電源の取り出しは付属のアクセサリープラグを純正のシガーソケットに差し込むだけでOK。
シガーソケットからの電源取り出しは簡単な作業なので是非チャレンジしてください。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1827 | 3連フラットLED(白) | 2 |
| 2 | 1829 | LEDレンズカバー(3連フラットLED用) | 2 |
| 3 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 4 | 3328 | 接続コネクター | 1 |
| 5 | 3459 | ダブルコード | 1 |
関連コンテンツ
ヘッドライトの点灯に合わせて光るフットライト
香りと光を楽しむ フレグランス照明
ヘッドライトの点灯に合わせて光る フィギュア照明
ヘッドライトの点灯に合わせて光る エアコンダクト照明
ON-OFFが可能なルームランプ連動ラゲッジルーム照明
ヘッドライトの点灯に合わせて光るドアポケット照明
配線図
DIY手順を詳しく見て行こう！
STEP2 LEDの組み立て

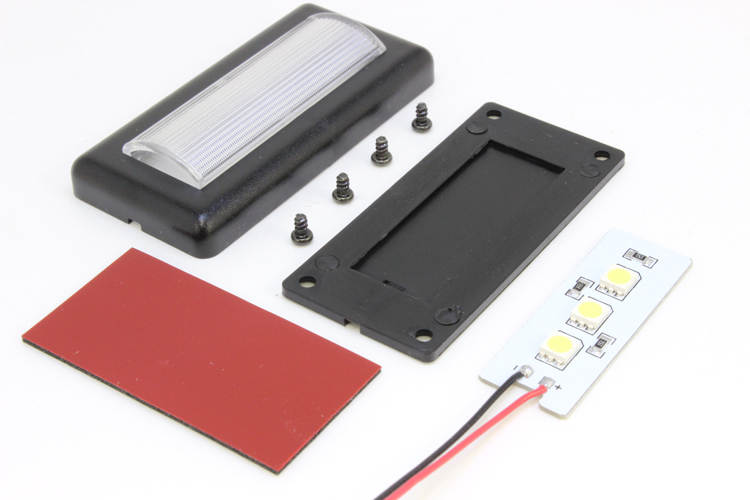

フットライトの増設には12Vの車専用設計でプラスとマイナスの電源をとるだけで簡単に点灯させる事ができるITEM No. 1827 3連フラットLED(白)と拡散効果があり車内の足元を綺麗に照らすITEM No. 1829 LEDレンズカバー(3連フラットLED用)を使用します。

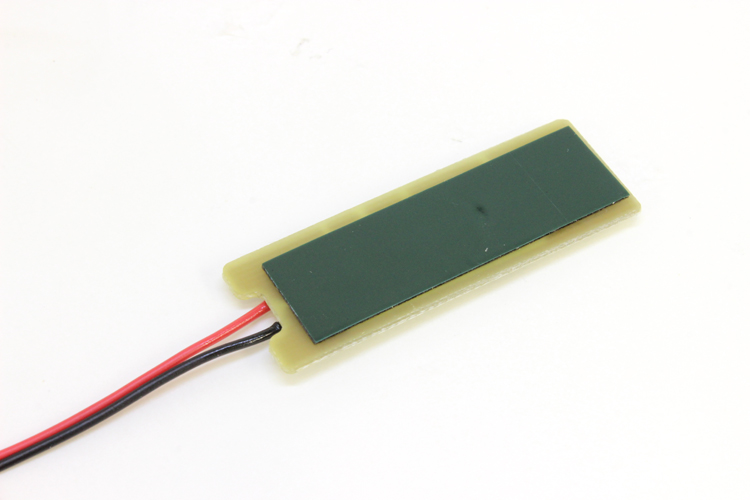

LEDに両面テープを貼る
LEDをレンズカバーの台座に固定する為、付属の両面テープをカットし、LEDに貼り付けます。

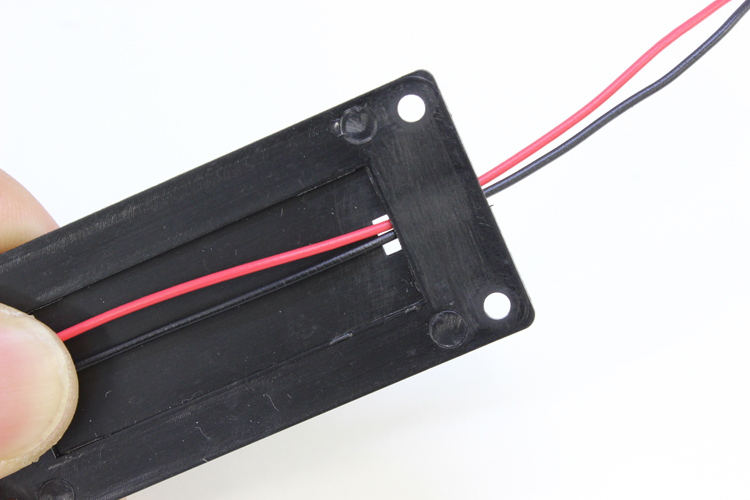

LEDレンズカバーに配線を通す
レンズカバーの台座には配線を通す為の穴があるので3連フラットLEDの配線を通します。

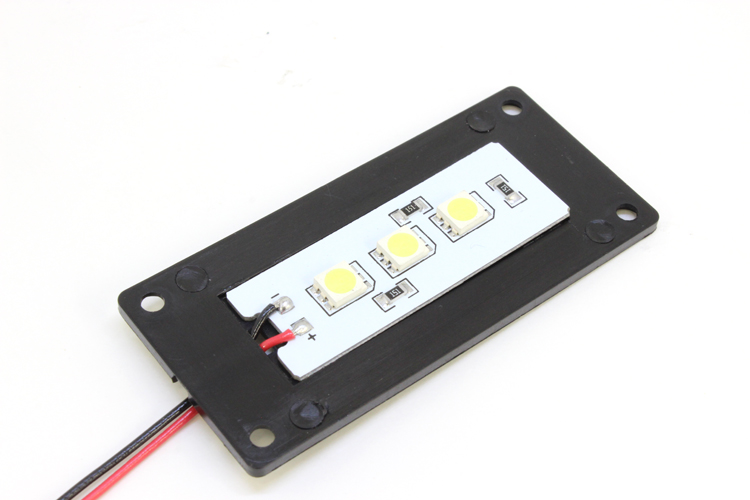

LEDを固定する
LEDに貼り付けた両面テープでレンズカバーの台座にLEDを固定します。

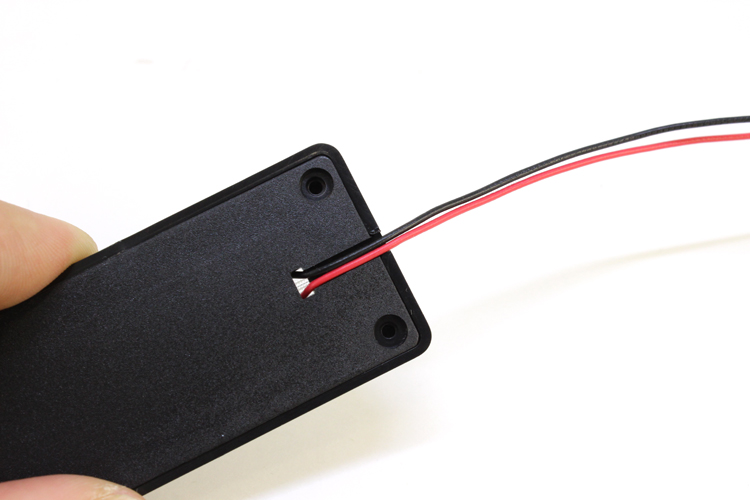

LEDレンズカバーを被せる
配線の向きに注意し、LEDを固定した台座にLEDレンズカバーを被せます。

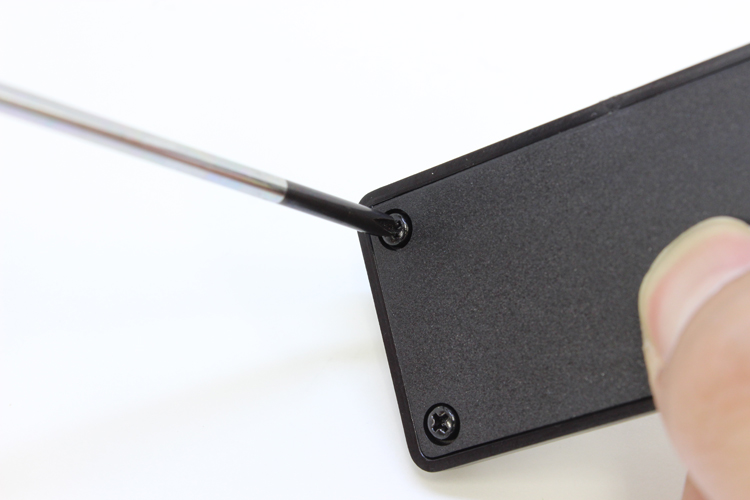

LEDレンズカバーをビスで固定する
付属のビスを使用し、台座とレンズカバーを固定します。
4箇所しっかりと固定して下さい。

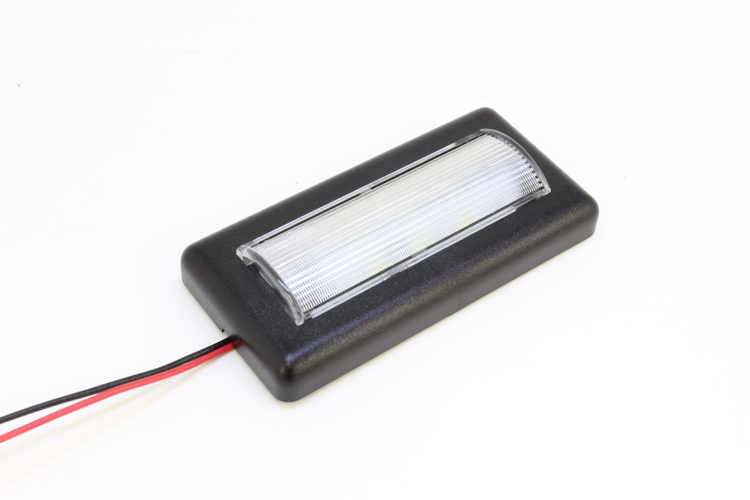

完成
車に取り付ける為、レンズカバーの底部にカットした残りの両面テープを貼り付ければLEDの組み立ては完成です。
