【4825】荷室照明セット スズキ エブリイ(DA17V)用
- 製品コード 4825
- 製品名荷室照明セット スズキ エブリイ(DA17V)用
- JANコード4905034048256
使用上の注意
■本製品はエブリイ(DA17V)専用品です。■テープを貼り付ける箇所の油分・水分・汚れを取り除き、しっかりと圧着してください。
■製品により色合いや輝度にバラつきがあります。
■乱暴な引っ張りや無理な折り曲げは破損の原因となりますので取り扱いには注意してください。
■取り付け後は緩み・脱落・割れなどがないか定期的に確認してください。
■用途以外の使用はしないでください。
※仕様・外観は予告なく変更する場合があります。
※以下の原因によるトラブルや事故について、当社は一切責任を負いません。
・製品の分解や改造・取り付け不備や作業ミスなど

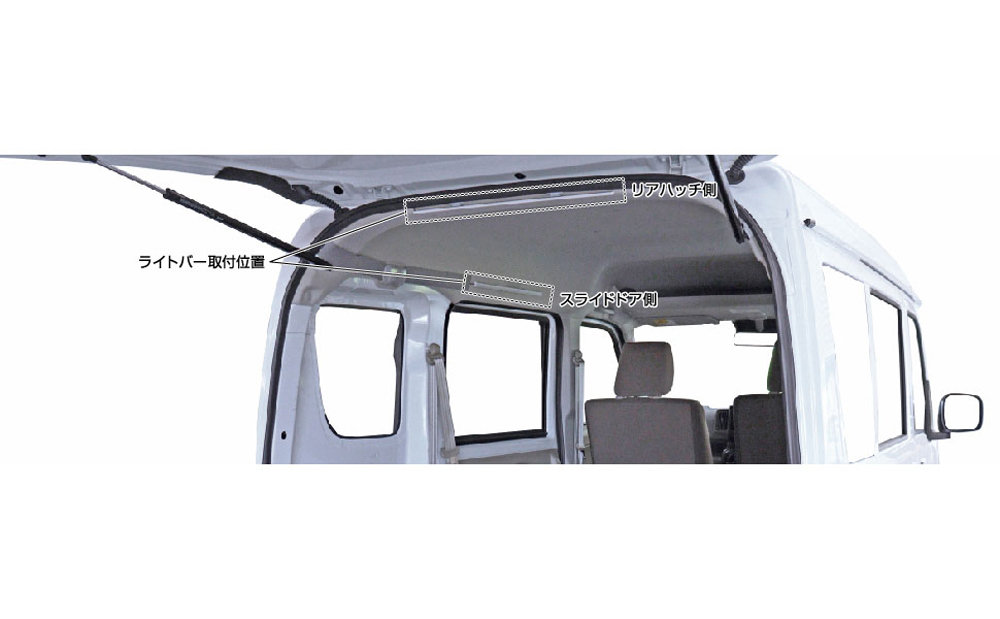

取付位置イメージ・商品情報
取付・配線方法
■左スライドドア側の取り付け

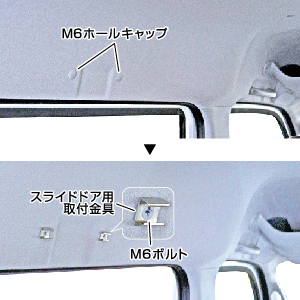

1 左スライドドア上部のM6ホールキャップを内張りはがしなどで取り外す。
2 プラスドライバーを使用して、M6ボルトでスライドドア用取付金具を締め付ける。

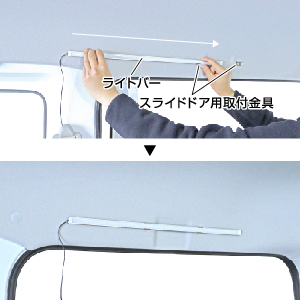

3 上図のようにライトバーをスライドさせてスライドドア用取付金具に差し込む。

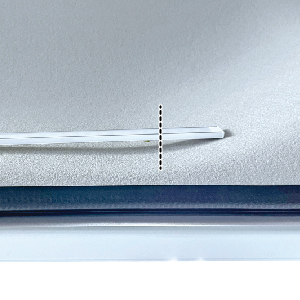

4 ライトバーを差し込みすぎると上図のようにすき間が開きます。点線の位置にライトバーの先端がくるように差し込んでください。
5 ライトバーレンズ部の保護シートをはがす。
■リアハッチ側の取り付け

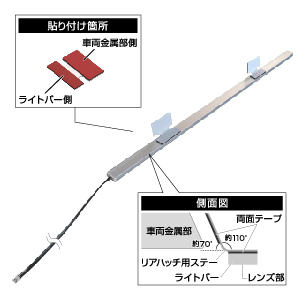

1 リアハッチ用ステーを約70°折り曲げ、両面テープのリケイ紙をはがして上図のようにライトバーに貼り付ける。

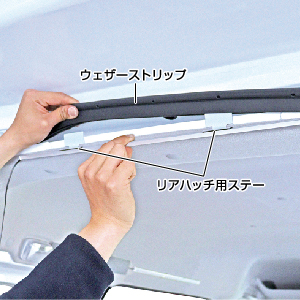

2 リアハッチ開口部上側のウェザーストリップを浮かせ、露出した車両金属部にリアハッチ用ステーを貼り付ける。

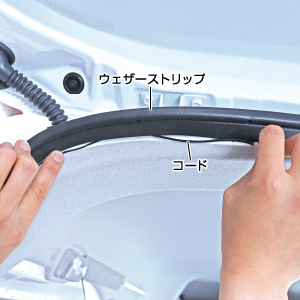

3 ウェザーストリップの中にコードを隠し、元に戻す。
4 ライトバーレンズ部の保護シートをはがす。
■配線

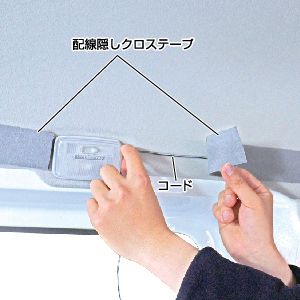

1 コードを挟むようにして配線隠しクロステープをルーフライニングに貼り付ける。
※余った配線隠しクロステープはハサミなどでカットしてください。
2 ラゲッジランプをOFFにして、ラゲッジランプカバーを手で引っ張って外す。
※消灯直後は純正球が熱くなっているため、ラゲッジランプをOFFにし、しばらく待ってから作業を開始してください。

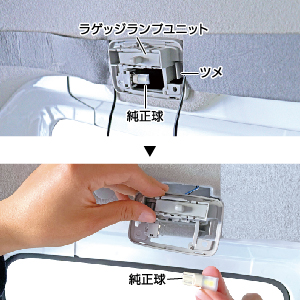

3 ラゲッジランプユニットのツメをおさえて取り外し、純正球を引き抜く。

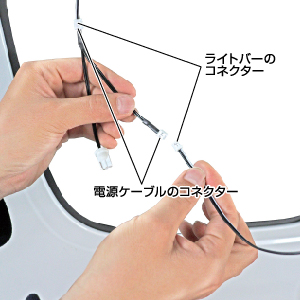

4 電源ケーブルのコネクターと各ライトバーのコネクターを接続する。

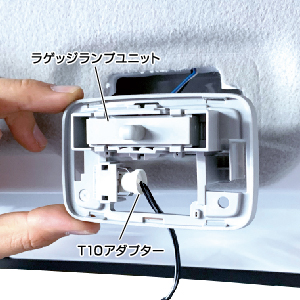

5 ラゲッジランプユニット裏側からT10アダプターを差し込む。
※ラゲッジランプユニット表側からT10アダプターを差し込むとラゲッジランプカバーがはめ込めない場合があります。
※LEDは極性があります。点灯確認をおこない、点灯しない場合はT10アダプターの向きを変えて差し込んでください。

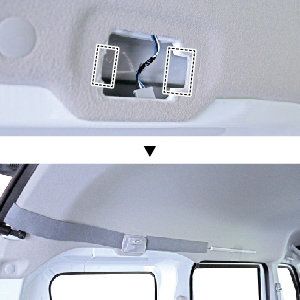

6 余ったコードをまとめてラゲッジランプユニットの奥に入れ込む。
※上図の点線部にコードがかからないようにしてください。ラゲッジランプユニットのツメに引っかかり、ラゲッジランプユニットがはまらない場合があります。

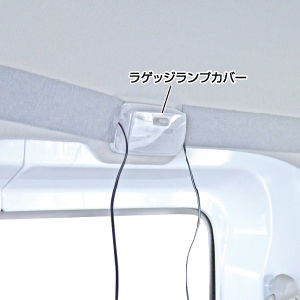

7 ラゲッジランプユニットとラゲッジランプカバーを戻す。
※ラゲッジランプのスイッチを「DOOR」にしてください。
◆ドア開閉に連動して点灯消灯
◆特殊工具不要で簡単・キレイに取り付けできる
◆両面テープでピタッと貼り付け(専用金具付属)
◆ドライバーで簡単に取り付け(専用金具付属)
◆配線をキレイに隠せる(配線隠しクロステープ付属)
◆コネクターで簡単に電源が取れる(コネクターを差し替えるだけ)
【仕様】
・サイズ:500×15×6mm
・コード太さ:0.2sq
・コード長さ:550、850mm
・定格電力:10W(1個あたり)
・電圧:12V
・発光色:白(6000K)
・LED:5050 SMD 採用 90発
【商品内容】
・ライトバー×各1(コードが短い方がスライドドア用です)
・リアハッチ用ステー×2(両面テープ付)
・電源ケーブル×1
・配線隠しクロステープ×各1(長さが短い方がリア用です)
・M6ボルト×2
・スライドドア用取付金具×2
