【4823】バッテリーモニター

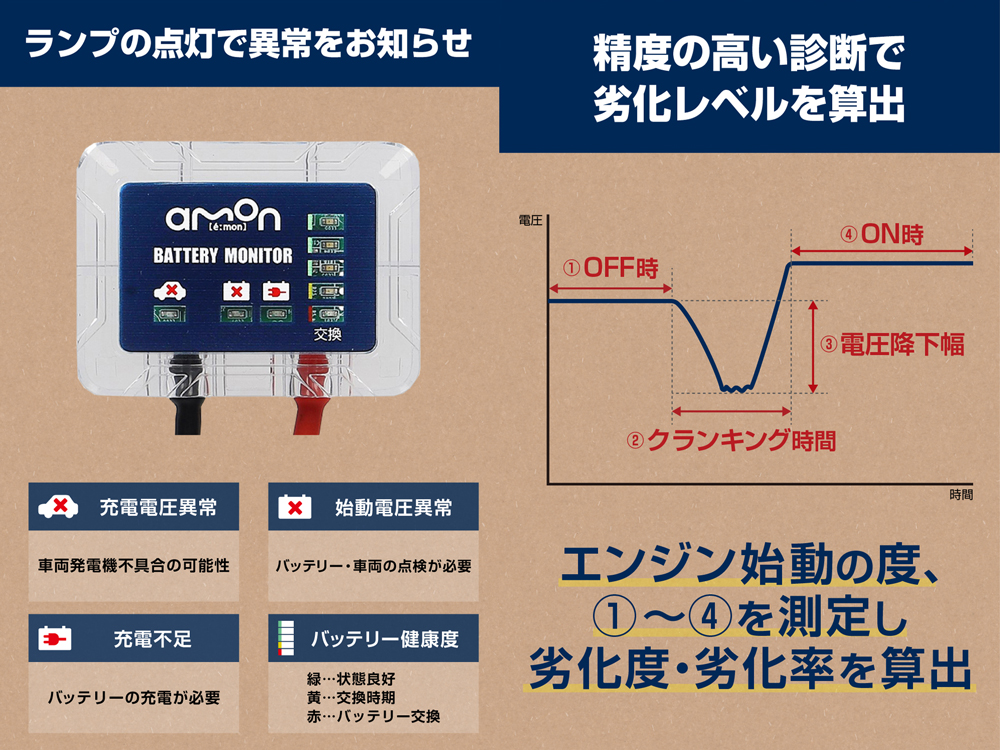

◆バッテリーの異常:充電電圧異常/始動電圧異常/充電不足を検知し表示
◆バッテリーの健康状態を5段階で表示。
　※継続使用で学習が進み、より高精度な健康診断結果を表示します。
　※バッテリーから本製品を外すと学習結果がリセットされます。

【仕様】
・表示機能:バッテリー健康度(5段階)/充電電圧異常/始動電圧異常/充電不足
・対応車種:標準車(充電制御車)/アイドリングストップ車/ディーゼル車
　※ハイブリッド車・電気自動車・バッテリー2個搭載車には使用できません
・対応バッテリー:12V鉛バッテリー(開放型/密閉型)
・消費電流:2.3mA
・端子:Y型端子
・コード長:約1.5m

【商品内容】
・バッテリーモニター本体×1

【ご購入の前に確認してください】
・12V鉛バッテリー専用です。24Vバッテリーや鉛バッテリー以外のバッテリーにはご使用頂けません。
・エンジン始動用途ではないバッテリー(補機バッテリー、サブバッテリー)にはご使用頂けません。
・ハイブリッド車、電気自動車、バッテリー2個搭載車にはご使用頂けません。
・本製品はスズキエブリイ(DA17V)にジャストフィットします。

amazon.co.jpで
お買い求めいただけます。

製品コード 4823
製品名バッテリーモニター
JANコード4905034048232

使用上の注意

■12V鉛バッテリー専用です。24Vバッテリーや鉛バッテリー以外のバッテリーには使用できません。
■エンジン始動用途でないバッテリー(補機バッテリー・サブバッテリー)には使用できません。
■エンジンルームなど、高温になる箇所に取り付けないでください。
■本製品はバッテリーの交換時期の目安となる製品です。正確なバッテリー状態の診断は専用の機器を使用してください。
■取り付け直後の診断結果はおおよその健康度です。高精度な健康度の確認は、取り付け後48時間程度必要です。
■本製品はバッテリーの状態を継続的に診断しているため、常時取り付けて使用してください。
※取り付けたままでも消費電流が少ないため、バッテリーにほとんど影響はありません。

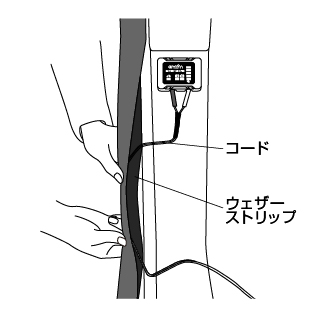

■コードが荷物などに接触しないように配線してください。
■バッテリーのマイナスターミナルを外すと電装品のメモリーなどが消去される場合があります。
■バッテリーターミナルが腐食している場合は、あらかじめ新しいものと交換してください。
■取り付け後は緩み・脱落・割れなどがないか定期的に確認してください。
■用途以外の使用はしないでください。

※仕様・外観は予告なく変更する場合があります。
※以下の原因によるトラブルや事故について、当社は一切責任を負いません。
・安全を確保できない状態での使用・製品の分解や改造・取り付け不備や作業ミスなど

商品情報

■スズキ　エブリイ(軽貨物車用)向けアイテム

●4823　バッテリーモニター:電圧の異常を検出/●4824　荷室ネットセット:荷物の荷崩れを防止/●4825　荷室照明セット:夜間の配送作業の効率アップ/●4826　台車ベルト:台車をしっかり固定

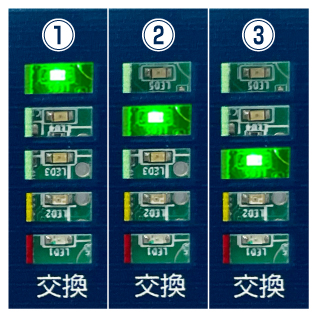

バッテリー健康度が一目でわかる

良好な状態が緑の3段階でわかる

1 バッテリー健康度:100～91%
2 バッテリー健康度:90～81%
3 バッテリー健康度:80～71%

交換時期をお知らせ

・バッテリー健康度:70～61%
・早めの交換をおすすめします。

バッテリー交換が必要

・バッテリー健康度:60%以下
・エンジンがいつかからなくなるかわからないので、交換をおすすめします。

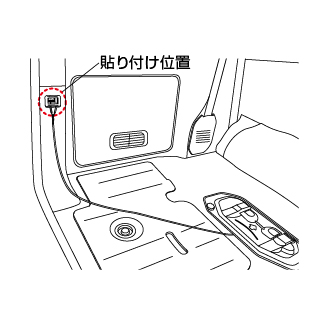

取付方法　※スズキエブリイDA17Vの取り付け例

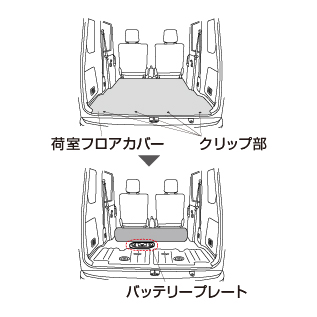

1 荷室フロアカバーのクリップ部(4箇所)を持ち上げて外し、バッテリープレートまでめくる。

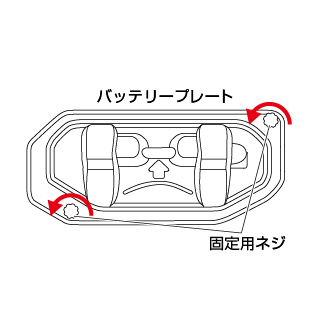

2 固定用ネジを2個外し、バッテリープレートを取り外す。

3 バッテリーのマイナスターミナルを外す。※スパナ(10mm)を使用。

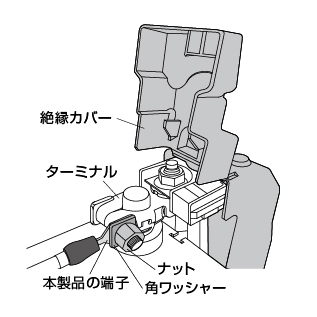

4 絶縁カバーを起こし、バッテリーのプラスターミナルのナットを緩め、ターミナルと角ワッシャーの間に本製品のプラス端子を挟んでナットを締め、絶縁カバーを戻す。

5 バッテリーのマイナスターミナルを戻し、ターミナルと角ワッシャーの間に本製品のマイナス端子を挟んでナットを締める。
※工具の接触によるバッテリーターミナルのショートに注意して作業してください。※ターミナルが確実に固定されているか確認してください。
※最初の通電時に全インジケーターが数秒点灯し、消灯します。エンジンを始動するか1時間放置することで初期診断が完了し、インジケーターが再度点灯します。

6 バッテリープレートを取り付ける。
